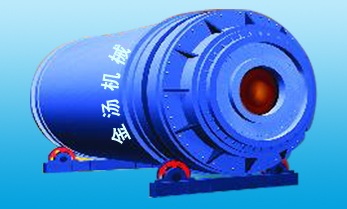

JTGX三筒烘干機概述：
       JTGX三簡烘干機由三個不同直徑的同心圓筒按照一定的數學計算關系和力學運動形式，彼此鑲嵌組合而成的。根據熱學和力學原理，簡內裝有不同角度和間距的揚料板、螺旋導料板，這種結構形式能保證烘干物料在重力和推力的作用下沿著螺旋導料板的運動方向向前運動，物料在簡內保持足夠的停留時間和充分的分散度，致使物料在簡內與來自高溫?zé)煔夥序v爐內的熱氣流進行充分的熱交換，排除了常規烘干設備截面常出現風洞而引起熱交換面積小，單位容積蒸發強度低的缺陷。特殊的結構，特殊的三簡裝配，使內筒和中筒被外筒所包圍而形成了一個完整的自我保溫系統，內、中簡體表面散發的熱量傳熱到外一層簡內的物料，再進行熱交換，而外簡體僅處在低溫狀態，所以對簡體的散熱面積和熱能損失明顯降低。
       JTGX三筒烘干機占地面積小、土建投資少、配套功率低，采用輪帶傳動，結構合理簡單、操作方便。

JTGX三筒烘干機簡介：
（1）熱效率提高40%~50%；
（2）簡體自我保溫效率面積高達80%；
（3）基礎面積節約50%；
（4）烘干噸物料煤耗小于8kg；
（5）產量高、電耗低，以φ2.6*6M為例，礦渣可45T/h。

產品說明：
1、三筒自成保溫系統，減少散熱損失 ；
2、計算機優化設計的導料、揚料板結構，確保物料的分散度；
3、特殊的熱工設計理念，消除風洞熱量損耗，熱能利用率提高；
4、增加熱交換面積，充分提高單位容積蒸發強度；
5、熱效率提高大于40%，節能降耗一倍以上；
6、設備占地面積減少，降低設備基礎投資；

JTGX三筒烘干機技術參數：

型號規格	烘干物料	初水份 （%）	終水份 （%）	進口溫度 （℃）	生產能力 （t/h）	煤耗 （kg/噸干料）	配套功率 （kw）	熱效率 （%）
JTGXΦ2.4×6.5m	礦渣	<18	≤2	≤750	15~20	10~15	4×4	≥90
JTGXΦ2.6×6.5m	礦渣	<18	≤2	≤750	20~25	10~15	5.5×4	≥90
JTGXΦ2.8×6.5m	礦渣	<18	≤2	≤750	25~30	10~15	7.5×4	≥90
JTGXΦ3.0×7.5m	礦渣	<18	≤2	≤750	30~40	8~12	11×4	≥90
JTGXΦ3.2×7.5m	礦渣	<18	≤2	≤750	40~50	8~12	11×4	≥90
JTGXΦ3.4×8.5m	礦渣	<18	≤2	≤750	50~65	8~12	15×4	≥90
JTGXΦ3.6×8.5m	礦渣	<18	≤2	≤750	65~80	8~12	15×4	≥90
JTGXΦ3.8×9m	礦渣	<18	≤2	≤750	80~95	8~12	18.5×4	≥90
JTGXΦ4.0×9m	礦渣	<18	≤2	≤750	95~105	8~12	18.5×4	≥90
